สายการผลิตตัดแผ่นตามความยาวเครื่องตัดบิน 1650 (H-3.0-1650NCR) | Flying Shear Cut to Length Line 1650

Name: สายการผลิตตัดแผ่นตามความยาวเครื่องตัดบิน 1650 (H-3.0-1650NCR) | Flying Shear Cut to Length Line 1650
Brand: XIONGJIN

รุ่น: H-3.0-1650NCR

สายการผลิตตัดแผ่นตามความยาวเครื่องตัดบิน 1650 (H-3.0-1650NCR) — ภาพจริง XIONGJIN

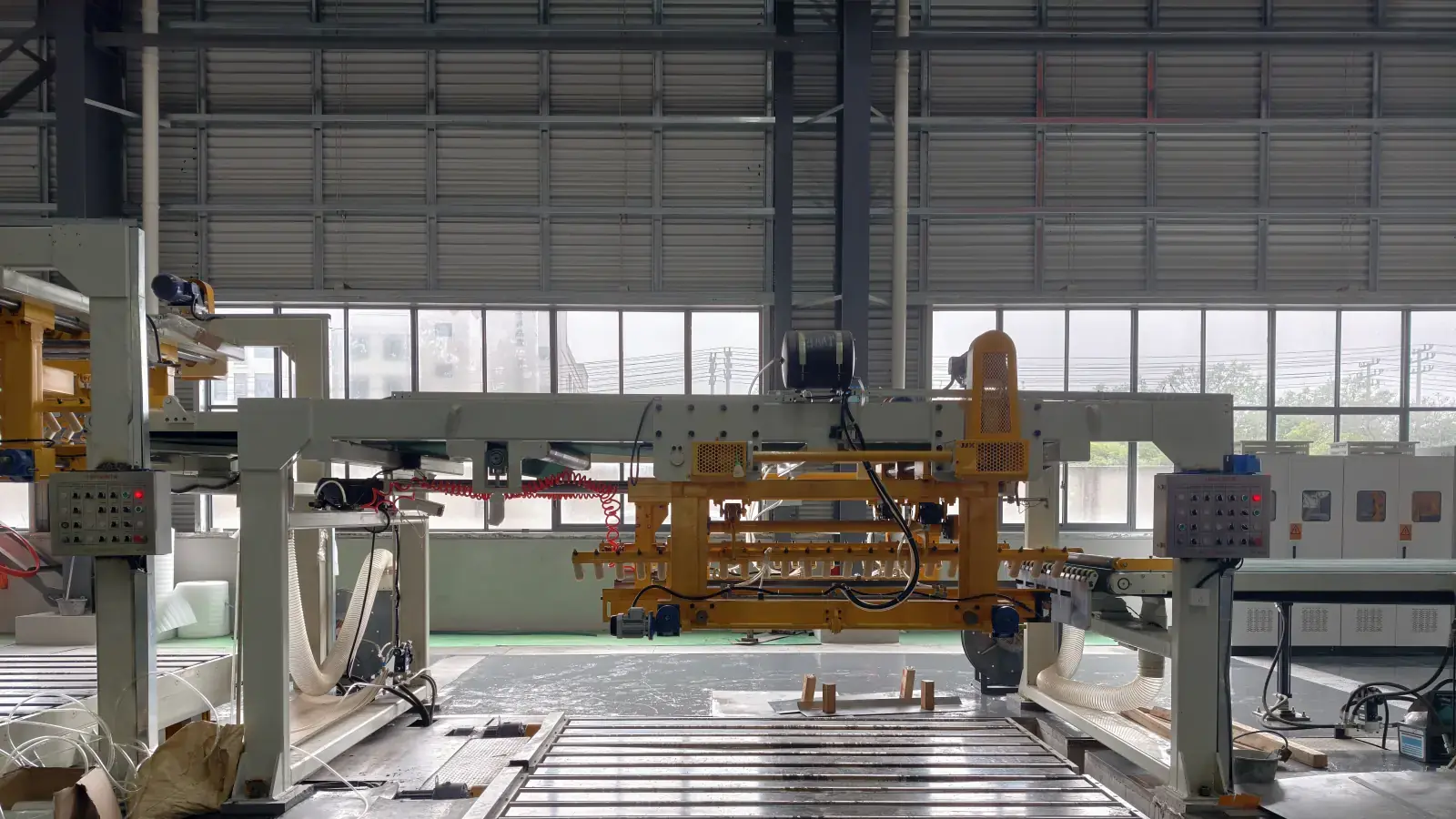

สายการผลิตตัดแผ่นตามความยาวเครื่องตัดบิน 1650 — ภาพจริง XIONGJIN — ภาพที่ 2

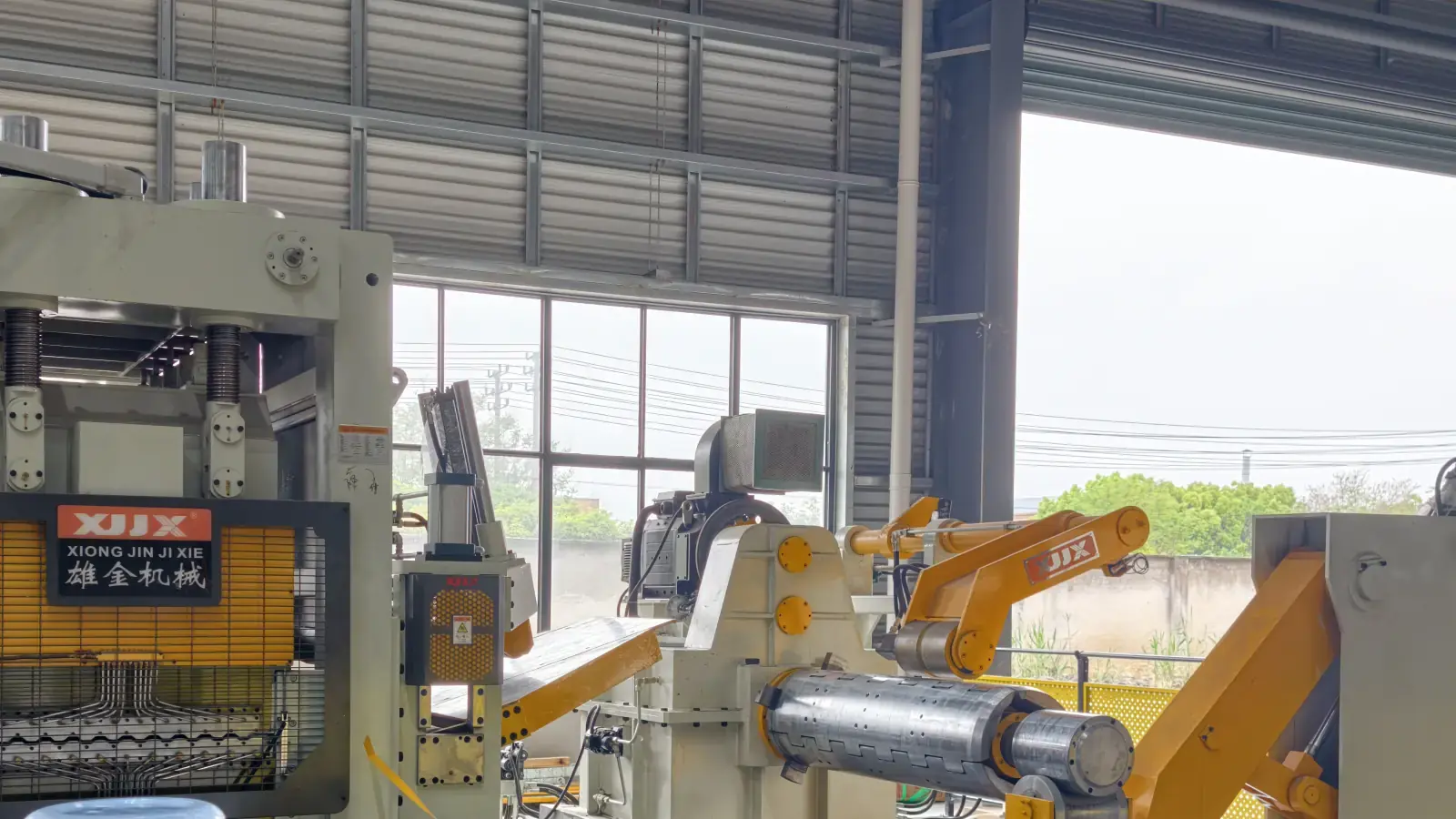

สายการผลิตตัดแผ่นตามความยาวเครื่องตัดบิน 1650 — ภาพจริง XIONGJIN — ภาพที่ 3

สายพานลำเลียงแผ่นและส่วนวางซ้อนอัตโนมัติของสายการผลิตตัดแผ่นตามความยาวเครื่องตัดบิน 1650 XIONGJIN — สายพานลำเลียงแผ่นและส่วนวางซ้อนอัตโนมัติที่ปลายสายการผลิตตัดแผ่นตามความยาว

ผังติดตั้งสายการผลิตตัดแผ่นตามความยาวเครื่องตัดบิน 1650 รุ่น H-3.0-1650NCR — ผังติดตั้งอ้างอิง H-3.0-1650NC-R จัดส่งพร้อมเอกสารทางเทคนิค

ภาพรวมสายการผลิตตัดแผ่นตามความยาวเครื่องตัดบิน 1650 XIONGJIN ในโรงงานผลิต — ภาพรวมสายการผลิตตัดแผ่นตามความยาว 1650 ทั้งสายในโรงงาน XIONGJIN

รายละเอียด

สรุปเชิงเทคนิค

สายการผลิตตัดแผ่นตามความยาวเครื่องตัดบิน 1650 เป็นโซลูชันการแปรรูปคอยล์แบบต่อเนื่อง สำหรับเหล็กชุบสังกะสีแบบจุ่มร้อนและเหล็กรีดเย็น การตั้งค่าอ้างอิงรองรับวัสดุหนา 0.3–3.0 มม. กว้าง 300–1650 มม. และคอยล์น้ำหนักสูงสุด 25 ตัน

การตั้งค่าเครื่องตัดบินคู่: ใบมีดบนและใบมีดล่างหมุนสอดประสานกัน ตามแผ่นเหล็กที่กำลังเคลื่อนที่เพื่อทำการตัด — ตัดต่อเนื่องโดยไม่ต้องหยุดสายพาน รุ่น H-3.0-1650NCR

ดูเพิ่มเติม

โรงงาน XIONGJIN

โรงงานของเรากำลังเดินเครื่อง

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะ

พารามิเตอร์หลักของ สายการผลิตตัดแผ่นตามความยาวเครื่องตัดบิน 1650 (H-3.0-1650NCR) | Flying Shear Cut to Length Line 1650 รายละเอียดยืนยันตามแต่ละโครงการ

รุ่น	H-3.0-1650NCR
วัสดุ	Lámina galvanizada en caliente; lámina laminada en frío
ความหนาคอยล์	0,3-3,0 mm
ความกว้างคอยล์	300-1650 mm máximo
เส้นผ่านศูนย์กลางภายนอกคอยล์	Φ650-Φ2200 mm
เส้นผ่านศูนย์กลางภายในคอยล์	Φ508 mm; ampliable a Φ610 mm con manguito de caucho
น้ำหนักคอยล์สูงสุด	25 t
ความต้านทานแรงดึงของวัสดุ	σb ≤ 400 MPa
ค่าความคลาดเคลื่อนของความยาว (L = 2 m)	≤ ±0,3 mm para lámina de 1,0 mm a velocidad constante; ≤ ±0,5 mm durante la aceleración o deceleración
ค่าความคลาดเคลื่อนของแนวทแยง (L = 2 m)	≤ ±0,5 mm para lámina de 1,0 mm a velocidad constante
ความแม่นยำในการรีดเรียบ	≤ +1,0 mm/m²
ครีบขอบตัด	≤ 0,03 mm para lámina ≤ 1 mm; ≤ 5% del espesor de la lámina para lámina > 1 mm
ความแม่นยำในการวางซ้อน	Desalineación de capas ≤ 1 mm
ความเร็วในการตัด	0-70 m/min, regulación continua de velocidad
ความเร็วในการร้อยแถบเหล็ก	0-15 m/min
กำลังไฟฟ้าที่ติดตั้ง	Aproximadamente 330 kW
แหล่งจ่ายไฟฟ้า	380 V / 50 Hz / trifásico
ความสูงระดับทำงาน	1100 mm
พื้นที่ติดตั้ง (อ้างอิง)	Aproximadamente 30 m × 10 m
